閥門閥體專用磁粉探傷機的功能控制系統以小型工業可編程控制器（PLC）為核心，配裝數字電流表，磁化電流顯示精確，可按需切換自動與手動功能，按需切換單周、單縱或周縱向復合磁化功能，詳細功能圖示如下：
主控制面板
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
周向電流指示表 |
指示周向磁化電流大小 |
|
3 |
周向電流調節電位器 |
調節周向電流大小 |
|
4 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
5 |
手動/自動 切換開關 |
切換設備“手動”“自動”狀態 |
|
6 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
7 |
熒光燈開關 |
可對熒光燈/日光燈，開關控制 |
|
8 |
急停按鈕 |
在“手動”“自動”狀態下按下按鈕將切斷整機電源 |
|
9 |
開機電源指示 |
指示設備接通電源 |
|
10 |
盤類/環類 切換開關 |
盤類與環類零件檢測功能切換開關 |
|
11 |
設備型號 |
指示設備具體型號 |
|
12 |
縱向電流指示表 |
指示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€圈匝數） |
|
13 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
14 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
15 |
線圈Ⅰ 通斷開關 |
接通時允許左線圈移動，斷開時不允許左線圈移動 |
|
16 |
退磁按鈕 |
在“手動”“自動”狀態按下按鈕退磁功能啟動 |
|
17 |
線圈Ⅱ 通斷開關 |
接通時允許右線圈移動，斷開時不允許右線圈移動 |
|
18 |
工作按鈕 |
在“手動”狀態下按下按鈕啟動磁化功能
在“自動”狀態下按下按鈕將自動開始自動程序。 |

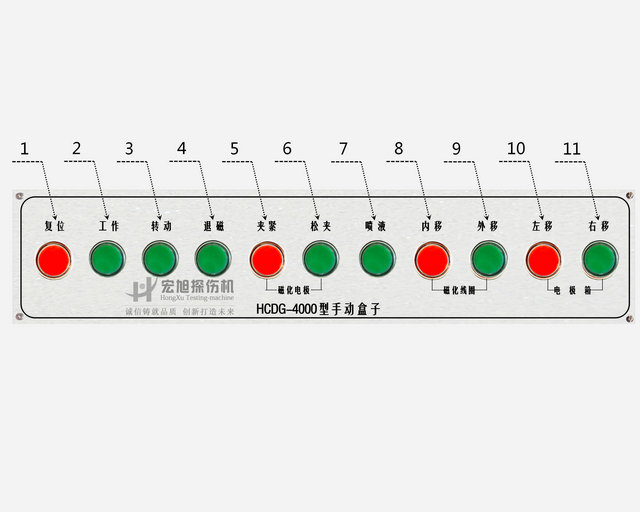

輔助控制面板
|
序號 |
名稱 |
功能說明 |
|
1 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
|
2 |
工作按鈕 |
在“手動”狀態下按下按鈕對工件進行磁化功能 |
|
在“自動”狀態下按下按鈕將自動開始自動程序 |
|
3 |
轉動按鈕 |
在“自動”“手動”“軸類”狀態下控制電極轉動（可點動） |
|
4 |
退磁按鈕 |
在“手動”“自動”狀態按下按鈕退磁功能啟動 |
|
5 |
電極夾緊按鈕 |
在“手動”狀態下按下按鈕電極夾緊 |
|
6 |
電極松夾按鈕 |
在“手動”狀態下按下按鈕電極松開 |
|
7 |
噴液按鈕 |
在“手動”狀態下按下按鈕噴液?jiǎn)?dòng) |
|
8 |
線圈內移按鈕 |
在“手動”狀態下按下按鈕線圈內移 |
|
9 |
線圈外移按鈕 |
在“手動”狀態下按下按鈕線圈外移 |
|
10 |
電極箱左移按鈕 |
在“自動”“手動”狀態下控制尾電極箱左移 |
|
11 |
電極箱右移按鈕 |
在“自動”“手動”狀態下控制尾電極箱右移 |
注：本機另配有腳踏開關，功能與“工作按鈕”一樣。
